Газовые баллоны - лучшая основа для домашнего автоклава. Они прочны, надежны и практичны
Газовые баллоны - лучшая основа для домашнего автоклава. Они прочны, надежны и практичны
Содержание:[Скрыть]

Автоклав-стерилизатор, изготовленный из газового баллона или ресивера, решает одну из главных проблем домашнего хозяйства — длительное хранение мясных, рыбных, овощных и грибных продуктов.

Летом, осенью и в начале зимы домашний автоклав — главный инструмент для производства консервов, позволяющий провести стерилизацию согласно нормам научно-технического прогресса, при избыточном давлении и температуре до +130°C. После автоклавирования консервы могут годами храниться при комнатной температуре, не портясь и не теряя полезных качеств.

Эта статья поможет определиться с конструкцией автоклава, а также подскажет основные правила стерилизации домашних консервов.

Принцип работы автоклава

Принцип работы автоклава прост: за счет избыточного давления автоклав позволяет поднять температуру стерилизации выше температуры кипения воды на 20-30°C. Хотя большинство вредных микроорганизмов погибают при температуре +80-100°C, есть несколько микроорганизмов, цисты которых выдерживают это испытание. Например, возбудитель ботулизма гарантированно погибает лишь при длительном воздействии температуры +113-120°C.

Помимо стерилизации автоклав позволяет объединить утомительные операции по приготовлению консервов. Готовя консервы в автоклаве можно избежать предварительной варки продукции и последующей стерилизации. Да, в автоклав загружают банки с сырым мясом или овощами, а выгружают из него готовые консервы, минуя стадию варки — автоклав все сделает сам.

Консервы в бытовом автоклаве готовят так:

  1. Продукты, предназначенные для консервирования, отмеряют и тщательно перемешивают с солью и специями, согласно рецепту.
  2. Стеклянные банки тщательно моют и осматривают на предмет сколов и трещин.
  3. Продуктовая смесь раскладывают по банкам так, чтобы между крышкой и продуктом было расстояние 2-3 см.
  4. Банки закатывают закаточной машинкой и устанавливают внутрь автоклава, на поддон, в один ряд, либо в несколько рядов одна на другую.
  5. Автоклав наполняется водой так, чтобы крышки верхнего ряда банок скрылись под водой на 2 см. Большее количество воды лишь увеличивает время нагрева до рабочей температуры.
  6. Крышку автоклава закрывают и герметично завинчивают болты или винты крепления крышки.
  7. Внутрь автоклава нагнетается избыточное давление 1-1,2 кгс/см2 (0,1-0,12 МПа) автомобильным насосом или компрессором. В промышленных условиях в автоклав нагнетают пар, давлением 1,5-2 кгс/см2, предварительно слив конденсат.
  8. Автоклав включают в сеть или ставят на газовую плиту, на самую большую конфорку. По мере нагрева давление в автоклаве возрастает до 2-3 кгс/см2.
  9. При рабочем давлении консервы стерилизуются 20-40 минут, затем нагрев выключают и плавно снижают температуру и давление до нормальной величины (атмосферное давление).

В крышку автоклав врезан ниппель, для накачивания сжатым воздухом
В крышку автоклав врезан ниппель, для накачивания сжатым воздухом

Некоторые автоклавы сделаны так, что в них не предусмотрено накачивание сжатого воздуха для противодавления. Противодавление позволяет отказаться от скрепления крышек банок скобами или специальными приспособлениями, чтобы крышки не срывало при нагреве.

Конструкция автоклава из газового баллона

Газовый баллон или воздушный ресивер от тормозной системы железнодорожного вагона лучшая основа для домашнего автоклава. Почему? А потому, что пропановый баллон и ресивер изготовлены из специальной, котельной, стали, которая проходит тщательный контроль на предмет скрытых полостей, трещин и каверн. Кроме того, баллоны и ресиверы «при жизни» проходят испытания на прочность избыточным давлением.

Конструкция домашнего автоклава
Конструкция домашнего автоклава

Некоторые умельцы делают автоклавы из молочного бидона или нержавеющей трубы большого диаметра. Сделать автоклав из бидона конечно можно, но надо регулярно испытывать его на свежем воздухе под давлением 3,5-4 кгс/см2.

Для всех сосудов, работающих под давлением, существует требование, чтобы днище и крышка были сделаны с закруглением краев и снятием фасок на всех отверстиях. Эти меры необходимы для того, чтобы снизить напряжение в металлических стенках и предохранить материал от трещин и разрушения под давлением. Плоское дно автоклава, например, может выгнуть или вырвать под давлением.

Обычно бытовые автоклавы делают из газовых баллонов малого объема. Например, в автоклав из 25 литрового газового баллона помещается 14 банок ёмкостью 500 мл или 5 литровых банок.

Количество банок, которое помещается автоклав из пропанового баллона, в зависимости от объема баллона
Количество банок, которое помещается автоклав из пропанового баллона, в зависимости от объема баллона

Газовый баллон объемом 50 литров хорош тем, что из него можно сделать автоклав оптимальной величины, срезав верхнюю часть и укоротив середину. Часто из 50 литровых газовых баллонов делают электрические автоклавы, врезая несколько ТЭНов так, чтобы общая мощность была 4-5 кВт.

Изготовление домашнего автоклава

Порядок изготовления бытового автоклава из баллона:

  1. Газовый баллон очищают от остатков газа, продувают сжатым воздухом либо заливают водой до краев через вентиль.
  2. Перед разрезом газового баллона его надо тщательно промыть водой
    Перед разрезом газового баллона его надо тщательно промыть водой
  3. Верхнюю часть, с вентилем, срезают газовым резаком или болгаркой, но далеко не выбрасывают. Верхушка будет служить крышкой автоклава.
  4. К обеим частям приваривают стальные фланцы, толщиной 10-15 мм. Предварительно во фланцах сверлят 8-10 отверстий диаметром 11-12 мм, под болты М10. Во всех отверстиях снимается фаска под углом 45°.

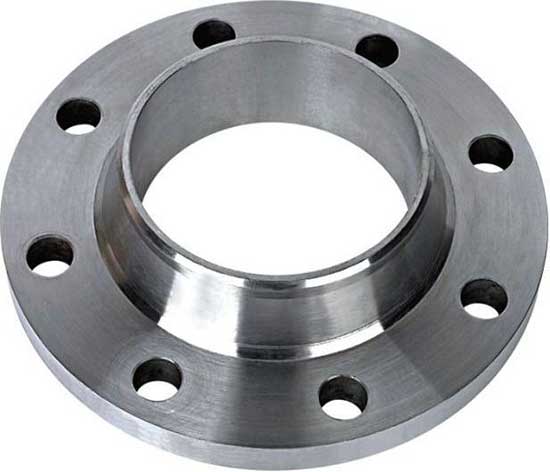

  5. Желательно, чтобы фланцы были фабричного изготовления, ДУ300
    Желательно, чтобы фланцы были фабричного изготовления, ДУ300
  6. В верхнюю часть автоклава врезают гильзу термометра, штуцеры под манометр и шаровой кран, предохранительный клапан. Ниппель врезают в пробку, которая вкручивается в шаровой кран.
  7. В продаже имеются настраиваемые предохранительные клапаны
    В продаже имеются настраиваемые предохранительные клапаны
  8. Герметичность двух частей автоклава обеспечивает прокладка из паронита или резины, диаметром, соответствующим фланцам.
  9. В гильзу для термометра налейте машинное масло и вставляют термометр с пределом измерения +150°C.
  10. Манометр должен быть рассчитан на давление не менее 4 кгс/см2.
  11. Готовый автоклав испытайте давлением сжатого воздуха не менее 3,75 кгс/см2, попутно проверив работу предохранительного клапана.

Таблица: определение температуры (t) внутри автоклава по давлению пара (P)
P МПа 0,175 0,206 0,242 0,280 0,326
кгс/см2 1,72 2,02 2,37 2,75 3,2
t °С 115 120 125 130 135

Некоторые умельцы советуют обойтись без термометра, указывая, что манометр — главный инструмент для управления стерилизацией. Это совет непрофессиональный — термометр должен быть обязательно.

Кстати...
Простейшая конструкция автоклава
Простейшая конструкция автоклава

Некоторые советуют делать автоклавы, максимально упростив конструкцию, срезав вентиль с баллона и врезав узкое горлышко из 120-ой трубы. Сверху к трубе приваривается квадратный фланец. Крышка также квадратная, соответствует форме фланца. С считаю, что узкое горло доставляет значительные неудобства при загрузке банок.

Термометр в простом автоклаве врезан в середине корпуса, чтобы наиболее точно контролировать температуру, что тоже спорно, ведь самое горячее место автоклав именно верхушка, а термометр служит, прежде всего, для аварийного контроля температуры.

Поддон желательно сделать съемный, из нержавеющей стали. Такой поддон удобно вытаскивать, да и днище автоклава проще мыть.

Электрический автоклав из баллона

Домашний автоклав из баллона может быть электрическим. ТЭНы, врезанные в нижнюю часть корпуса позволяют автоклавировать независимо от газификации населенного пункта.

Конечно, электрические стерилизаторы потребляют 2-4 кВт/ч, но их проще автоматизировать при помощи простейших китайских терморегуляторов, стоимость которых не превышает 300 руб.

Автоматизация автоклава позволяет оптимизировать процедуру производства домашних консервов — можно составить режимную карту и производить консервы по строгой программе.

Кстати: Автоклав с электронагревателями можно поставить на газовую плиту, примус и даже костер. А вот обычный автоклав включить в розетку не получится.

Правила эксплуатации автоклава

Все сосуды, работающие под давлением должны обслуживать люди старше 18 лет, прошедшие специальное обучение, годные по состоянию здоровья и т.п. В бытовых условиях это труднодостижимо, поэтому запомните простейшие правила эксплуатации автоклава:

  1. Уровень воды в автоклаве должен быть минимальным. Стерилизация банок производится паром, уровень воды при этом значения не имеет.
  2. После закипания воды в автоклаве давление внутри будет расти очень быстро, поэтому следует уменьшить огонь на конфорке под автоклавом или выключить один ТЭН.
  3. Максимальное противодавление в автоклаве 1,5 кгс/см2. Накачивать больше нельзя — это увеличит температуру закипания воды в сосуде.
  4. Нельзя ускорять охлаждение автоклава после окончания стерилизации. От резкого снижения давления в автоклаве все банки лопнут. Открывать автоклав можно после остывания и снижения давления до атмосферного.

Режимы стерилизации мясных консервов в промышленном автоклаве
Наименование консервов Емкость банок, грамм Температура стерилизации, °С Время стерилизации в мин.
Прогрев Стерилизация Охлаждение
«Тушеное мясо» 400 112 20 70 15
«Языки в желе» 1000 115 30 90 20
" " " 500 112 20 60 15
" " 250 112 20 55 15
«Мозги» 250 112 20 60 15
«Паштет» 400 112 20 60 15
" " 250 112 20 40 15
" 150 112 20 30 15
«Хвосты» 500 112 20 60 15
«Корнбиф» 500 115 30 90 20
«Мясо-растительные» 1000 115 20 70 15
" " 400 112 20 60 15
«Свино-бобовые» 500 115 20 70 15
" " 3000 120 30 120 20
«Мясо-овощные» 3000 112 30 60 15
«Ростбиф с овощами» 500 112 20 60 15
«Ростбиф» 500 112 20 60 15
«Почки» 500 112 20 60 15
«Тушеный заяц» 400 112 20 70 15
«Тушеный кролик» 400 112 20 70 15

Источник: Справочник разработчика мясной промышленности. Технология мясных консервов

Интересное видео по теме:

Резюме

Автоклав — опасный сосуд, работающий под давлением и при повышенной температуре. Последствия разрушения автоклава ужасны, поэтому надо научиться правильно работать с ним, иначе вместо консервов вы окажетесь в больнице с ожогами и баротравмой.

Желательно, чтобы все сварные швы на корпусе автоклава выполнял квалифицированный сварщик, который имеет опыт сварки трубопроводов, работающих под давлением.
